DETEKTOR WARSTWY OLEJU NA POWIERZCHNI WODY
ZADA DZIAŁANIA:
Efekt odbicia światła widzialnego od powierzchni nie zanieczyszczonej wody oraz warstwy oleju unoszącej się na wodzie różni się znacznie między sobą. Widocznym efektem jest tzw. "połyskiwanie" warstwy oleju w skutek odbicia promieniowania widzialnego. Różnica ta sprawia, że obecność oleju na powierzchni wody może być wykrywana dzięki kierowaniu na powierzchnię wiązki światła o stałej intensywności, a następnie mierzeniu intensywności światła odbitego. Idea realizowana

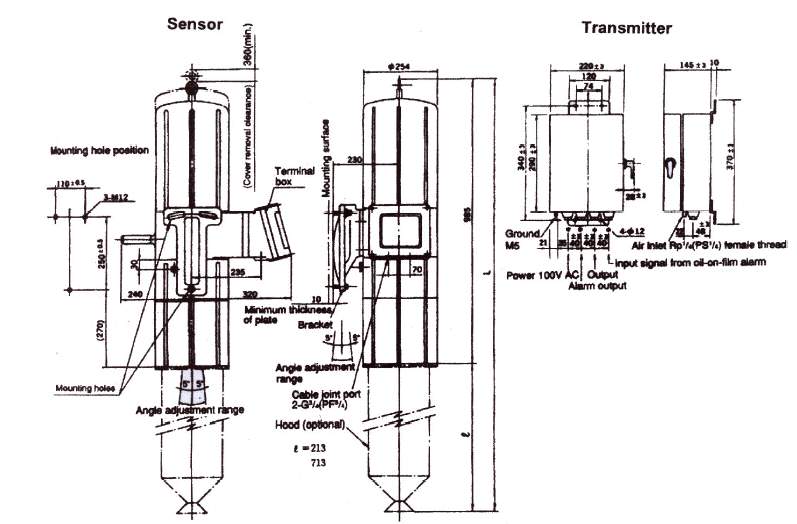

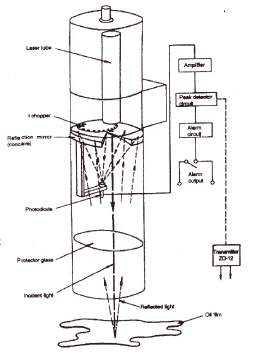

jest w omawianym urządzeniu w następującej kolejności;Laserowe źródło emituje światło, które poprzez otwór, w środku wklęsłego lustra, kierowane jest do powierzchni wody pod kątem prostym. Dzięki zastosowaniu lustra wklęsłego o średnicy 180mm, możliwy jest pomiar odbitego światła nawet przy dużym zaburzeniu powierzchni wody, które powoduje odbicie światła pod różnymi kątami. Odbite od lustra światło odbierane jest przez czujnik fotodiody umieszczonej w ogniskowej lustra. Natężenie odbitego światła jest następnie przetwarzane na sygnał elektryczny. Aby zniwelować efekt odbicia światła pochodzącego z innego źródła np. promieniowanie słoneczne, źródło światła wprowadzane jest w pulsację. To proste rozwiązanie powoduje, że urządzenie jest nieczułe na zmiany odległości pomiędzy instrumentem oraz powierzchnią wody. Wewnętrzna ściana urządzenia jest chroniona przed przypadkowymi, nieregularnymi odbiciami promieniowania świetlnego. Wklęsłe lustro oraz sensor chronione jest dodatkowo przez plytę szklaną. Sygnał z fotodiody przesyłany jest do detektora poprzez wzmacniacz AC. Alarm aktywowany jest wtedy, gdy detektor w stałym okresie czasu wychwyci, niezmienny, wysoki sygnał. Wyjście sygnałowe może być podłączone do przekaźnika w celu przekazania sygnału po dalszej obróbce do rejestracji lub urządzenia alarmowego.
